Présentoir BD

Support BD pour la Librairie Le Tigre

Felindra



HEITZMANN Cléo, LAGATIE Joséphine et ZAOUTER Eden

2024-2025 S6 PL3



Sommaire :

I. Introduction

II. Analyse du support existant et de la demande du client

A) Fonctionnement du support

B) Cahier des charges

III. Etat de l’art

IV. Diagramme de Gantt

V. Innovation et Idée

VI. Prototypage

A) Choix de la matière

B) Premières idées et premiers tests

C) Idées repensées et encore d’autres tests

VII. Projet final

A) Présentation

B) Réflexions

VIII. Améliorations et avenir

IX. Conclusion



I. Introduction

Dans le cadre de ce projet, nous nous sommes intéressés à un objet du quotidien dans les librairies : le support de bande dessinée. Bien qu’il en existe déjà sur le marché, ces supports présentent plusieurs limites notables. Ils sont souvent standardisés, peu personnalisables, et ne s’adaptent pas aux différents contextes d’exposition, que ce soit sur une table ou sur une étagère.

Le besoin exprimé par notre client — une librairie indépendante de Strasbourg souhaitant mettre en valeur certaines œuvres — met en lumière ces manques. En effet, il est essentiel pour cette enseigne de pouvoir attirer l’attention sur ses « coups de cœur » tout en renforçant son identité visuelle. Or, les supports existants ne permettent ni une réelle modularité d’usage, ni une personnalisation poussée du design.

Face à ce constat, notre objectif a été de concevoir un support modulable, esthétique et fonctionnel, capable de s’adapter à différents environnements tout en valorisant les bandes dessinées présentées. Ce rapport retrace les étapes de notre démarche, de l’analyse du besoin jusqu’à la réalisation finale du prototype.



II. Analyse du support existant et de la demande du client

A) Fonctionnement du support

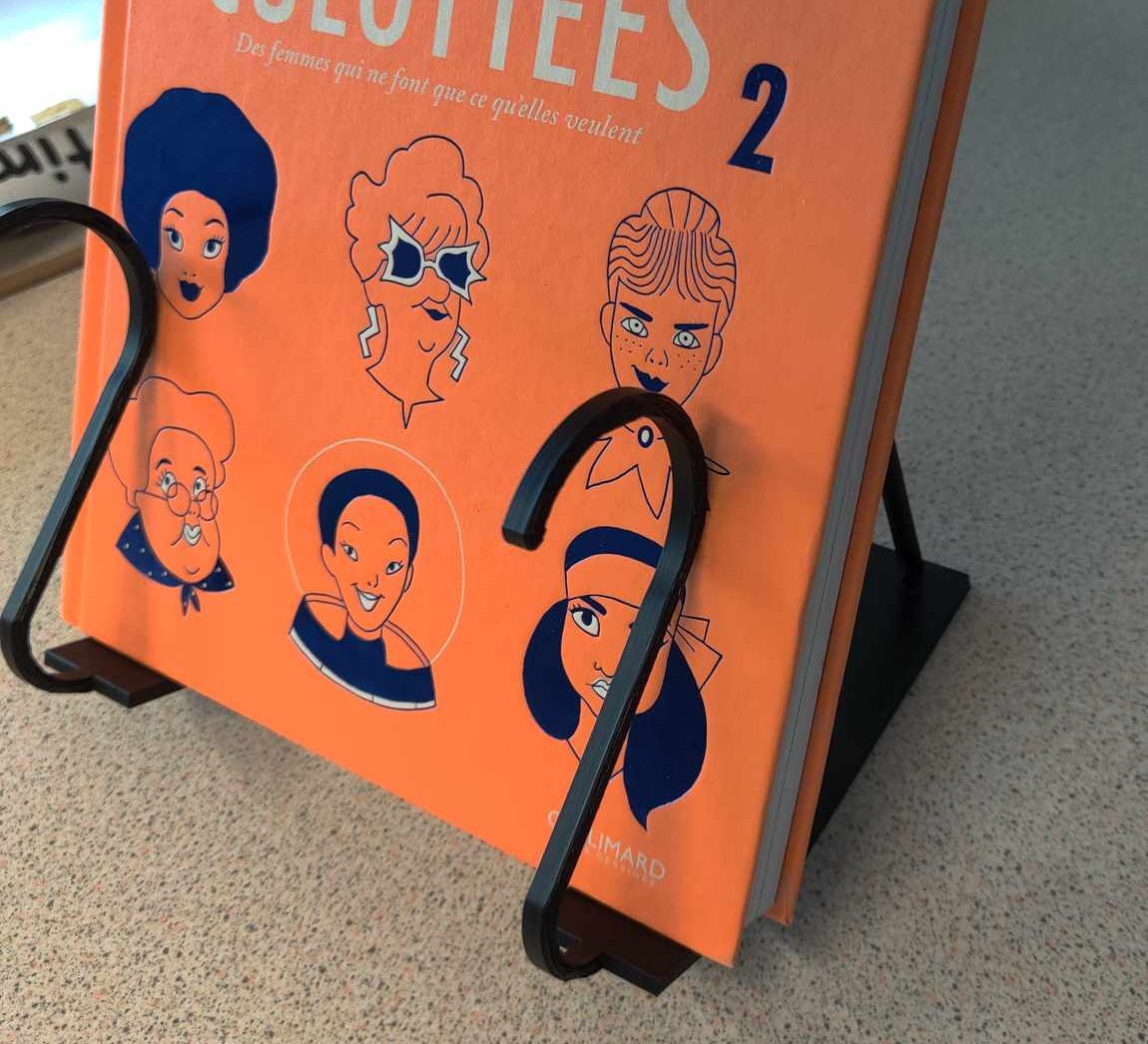

Actuellement, le libraire utilise un support uniquement pour table qui possède une résistance assez faible. Il est passe-partout et n’est pas personnalisé par rapport au thème de la librairie. Le support actuel se compose de trois parties, mobiles les unes par rapport aux autres qui permet de faciliter son transport. Deux parties sont utilisées pour bloquer la base du livre, il existe deux compartiments, les livres fins seront bloqués dans l’entaille tandis que les livres épais seront bloqués par les demi-sphères, placées au bout du support. Afin d’assurer une stabilité de la BD, un bras supplémentaire vient prendre appui à l’arrière. Il permet aussi une uniformité de la visibilité du livre, grâce à un changement d'angle. Pour cela, le bras situé au milleu glisse sur le côté, pivote à 360° et se remet en place en l'insérant dans une partie striée. Cette dernière permet d’assurer le non-glissement du bras et permet de tenir la BD sans risque de tomber.





B) Cahier des charges

Afin d'avoir une meilleur vision de notre projet, nous avons commencé par écrire le cahier des charges en intégrant les demandes de notre client. Le cahier des charges est le suivant :

• FP1 : Maintenir une BD sur un support
• FC1 : Ne pas abîmer la BD lors du maintien
• FC2 : Pouvoir changer l’angle d’inclinaison de la BD :
• FC3 : Etre compatible avec différentes tailles de BD
• FC4 : S'intégrer dans l’espace de la librairie (design : griffes et transparent)
• FC5 : Assurer une stabilité de la BD et du support
• FC6 : Être résistant à la poussière, UV, toucher, produits chimiques

Ces différentes fonctions feront office de guide tout au long de notre projet. Notre but est évidement d'assurer le plus de fonction possible à la fin de notre projet.



III. Etat de l’art

Afin de débuter la réflexion autour de ce projet, nous avons réalisé des recherches sur les solutions existantes à ce projet afin de réaliser un état de l’art. Nous n’avons pas trouvé de modèle permettant de réaliser à la fois le support pour une table et pour une étagère. Nous avons donc répertorié ce que nous trouvons pour chaque cas en plus du système d’inclinaison où nous observons plusieurs mécanismes. De ce fait, nous pouvons passer à la recherche de solutions innovantes.

Support étagère	Support table	Système d'inclinaison



Après analyse des systèmes existants, nous pouvons nous rendre compte que pour le support étagère, seul des petits livres, de la taille d'un manga, sont exposés. Nous savons donc en avance que réussir à poser une BD de 2kg risque d'être un défi que nous allons devoir résoudre. De plus, nous avons pu remarquer que dans les présentoirs sur table, rares sont ceux possédant un changement d'angle et un maintien suffisant en cas de basculement du support. Nous voilà donc avec deux challenges pour notre support qui ne sont pas beaucoup présents sur le marché actuel.



IV. Diagramme de Gantt

Au fur et à mesure de l'avancé de notre projet, nous devions nous décider : faire ensemble ou répartir les tâches. Afin de s'assurer d'une bonne avancé et grâce à notre bonne entente, nous avons réalisé la majorité du projet ensemble. Vous pouvez voir ci-dessous les différentes étapes par lequel nous avons dû passer afin de finaliser notre projet dans les temps.





V. Innovation et Idée

Dans un contexte d’innovation, nous sommes souvent confrontés à des problèmes techniques, à des manques d’idées. Les solutions traditionnelles peuvent se révéler inefficaces, il faut donc de nouveaux outils. La méthode TRIZ est justement une approche qui permet d'identifier les problèmes et apporte des parties de solutions pour faire avancer l’innovation. De nombreuses règles et principes nous ont donc permis d’avancer et de trouver des solutions sur notre projet de support BD. Grâce au logiciel mis à disposition, nous avons pu les découvrir et trouver des solutions idéales. Pour débuter, nous avons commencé par créer un graphe des problèmes. Cela nous permet de savoir quelles difficultés nous allons rencontrer au fur et à mesure des projets.

Notre graphe doit comprendre deux parties : l’étagère et la table. Cela nous a compliqué la tâche, en effet, la plupart du temps, la recherche de solution se fait pour une fonction, or nous en avons deux. Ce graphe des problèmes nous a permis de mettre en place des contradictions. Ces contradictions sont présentes pour mettre en évidence les parties de notre projet ou il nous a fallu être attentif et trouver des solutions sans faire de gros compromis.

Lors de nos premières séances, lorsque nous n'avions pas encore fini le graphe, une contradiction s’est imposée à nous : nous voulions un unique support table d’une certaine largeur afin que notre BD soit stable, mais aussi que notre pièce soit fine pour qu’elle ne prenne pas trop de place sur l’étagère. Nous avons donc posé la contradiction suivante :



Largeur pièce

	Fine	Epaisse
Visibilité sur l'étagère
Stabilité sur la table

Grâce à la méthode TRIZ, nous avons pu nous réorienter vers une séparation de notre support : deux supports fins nous permettent de garantir les deux états de notre contradiction. Cela rajoute des pièces mais permet de garantir la fonction stabilité, que doit remplir notre projet.

Après avoir rempli le site, nous avons pu aboutir à trois solutions innovantes :

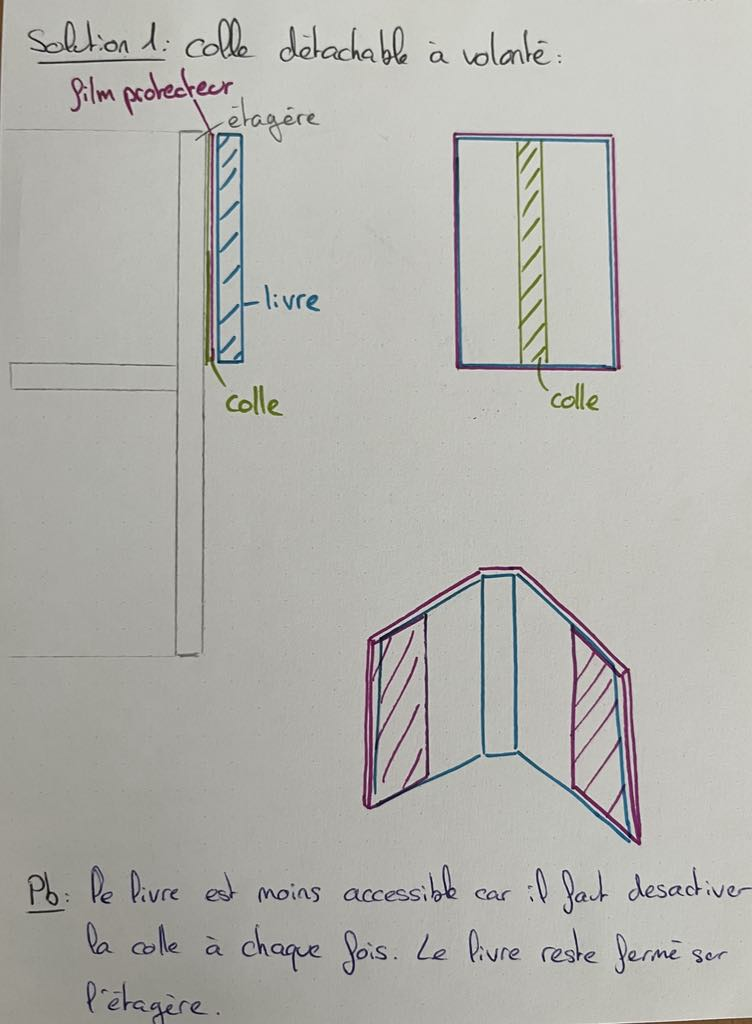

• Solution 1 : Présentoir collant :

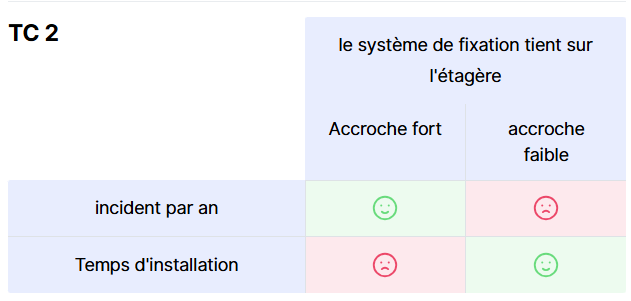

Cette solution  nous permet de résoudre un certain nombre de contradictions comme par exemple :

Le principe est simple : une colle est étalée sur une pochette rigide fixée autour de l’étagère. Cette dernière est spéciale et permet de la décoller autant qu’on le souhaite en utilisant deux lumière d’onde spécifiques. L’une permet de faire en sorte que la colle tienne, l’autre la décolle. Cette colle permet de tenir jusqu’à 40kg, elle nous permet donc de tenir nos BD. Cette colle assure le maintien de la BD sur l’étagère mais pas forcément sur la table.

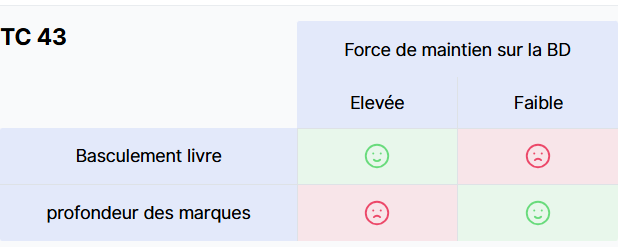

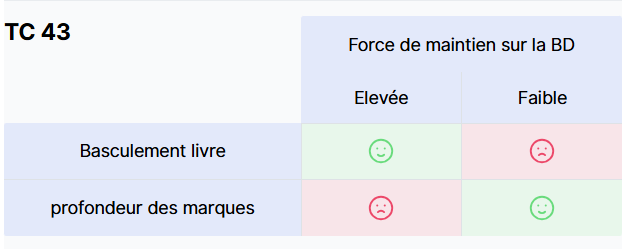

La contradiction 43 est un bon exemple de ce que ça peut résoudre. En effet, la BD étant collée à plat sur l’étagère avec juste une pochette en tant que support, il n’y aurait plus de marque. La contradiction n’aurait donc plus lieu d’être.

Un problème qu’on pourrait lui trouver  est le fait que la BD ne serait plus aussi accessible qu’auparavant. Cela peut se résoudre en modifiant la forme et la disposition de la pochette en elle-même.

• Solution 2 : hologramme

Cette solution est déjà existante dans la pensée des gens et souvent dans les films de science-fiction. Il existe aussi des versions réelles. L’idée dans notre solution est de prendre un hologramme que l’on pourrait palper pour pouvoir changer les pages, le tourner et faire comme si c’était un vrai livre. Cela permettrait qu’elle soit toujours lisible tout en supprimant le poids, les problèmes liés à l’usure ou autre. Cela supprimerait tout simplement le système de maintien du livre. Ce système est valable pour la table mais pas forcément pour l’étagère. Cette solution permettrait de résoudre des contradictions comme la TC 24 ou la TC 43



VI. Prototypage

A) Choix de la matière

Après réflexion et quelques tests, nous avons remarqué que le PLA est un matériau qui peut nous convenir. Il nous fallait un matériau qui puisse supporter un certain poids et une souplesse faible mais tout de même présente. Les matériaux souples comme le PET ou l’ABS ne conviennent pas car les supports, table, étagère ou livre, risquent soit de tomber,  soit de ne pas maintenir la BD correctement. De plus, le PLA est un matériau simple à imprimer, ce qui rend la “mini-production” accessible à tous. Son origine biosourcée nous a permis de confirmer notre choix avec un aspect écologique.

B) Premières idées et premiers tests

Afin de parvenir à un système fonctionnel, nous avons effectué plusieurs tests plus ou moins réussis

• Test 1:

Pour débuter, nous nous sommes penchées sur la partie étagère, nous avons donc fait deux tests afin de voir lequel des deux possèdent le meilleur maintien sans le poids d’un livre :

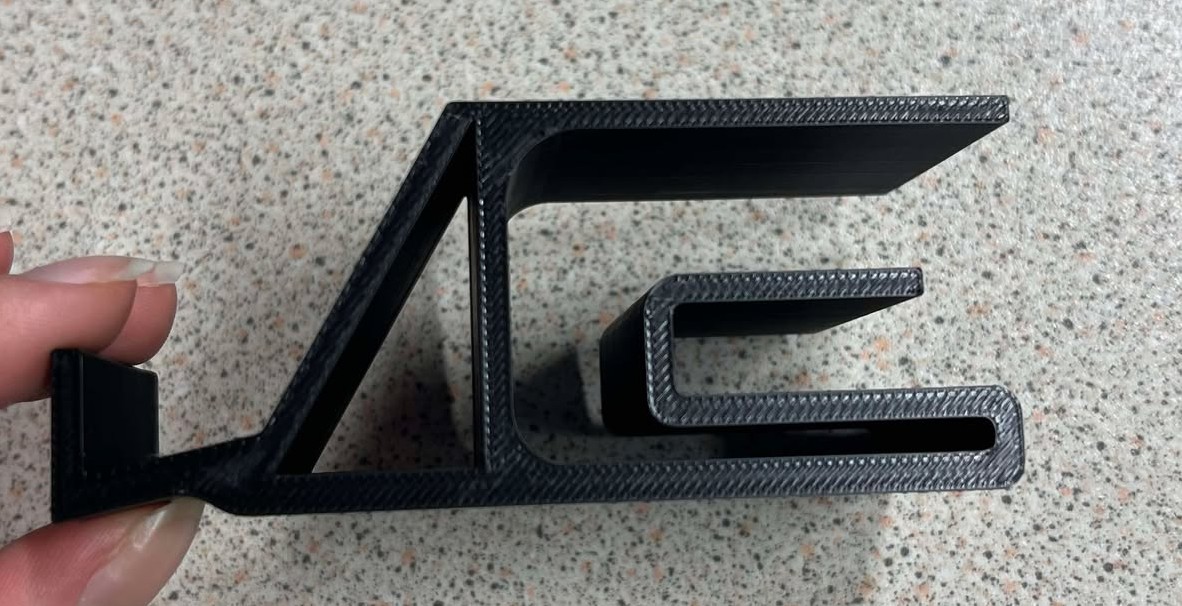

Ce système est composé de quatre pattes, dont deux inclinées afin d’avoir un maintien sur l’étagère. Ce support a été fait en PLA mais les dimensions n'étaient pas optimales pour une étagère standard. Il nous a tout de même permis de découvrir les problèmes qui pourraient survenir au cours de notre projet. Ce test nous a aussi rassuré dans notre choix de matériau : une certaine flexibilité pour ce qu'on lui demande.

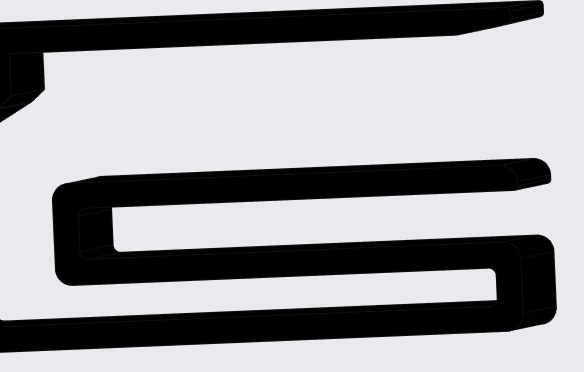

Ce deuxième système est constitué d’un S qui va permettre une déformation afin de se fixer sur l’étagère. Il se fixe sur l’étagère simplement mais peut glisser horizontalement. La résistance au poids de la BD dépasse la demande client qui est de 2 kg. Nous sommes plutôt satisfaits de ce prototype car le principe d’accroche fonctionne correctement.

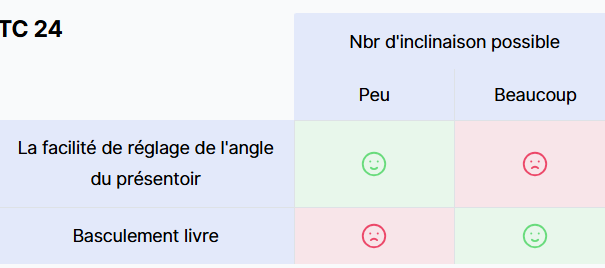

A présent, nous réfléchissons à un autre point: pouvoir régler l’angle d’inclinaison et adapter ce support en support table. Afin d’obtenir plusieurs positions possibles, nous pensons à un système de tige avec différents crans. De plus, nous devons encore ajuster les angles vifs pour les rendre arrondis, modifier l’épaisseur afin de la rendre la plus homogène possible, et ajuster la pente d’inclinaison de la BD. Nous avons également imaginé plusieurs systèmes de maintien du livre afin de pouvoir adapter à différentes tailles tels qu’un système de clips afin de régler la longueur de l’appui livre, comme le principe de réglage d’hauteur des béquilles. De plus, nous avons réfléchi à comment faire afin de faire tenir la BD sur la table et sur l’étagère. Nos premières idées étaient d’avoir un seul support large pour la table et deux supports plus fins pour l’étagère. Ne trouvant pas de solution résolvant notre problème, nous nous sommes inspirés de la matrice de résolutions des contradictions afin de rendre stable la BD sur le support étagère et sur le support table. De ce fait, nous arrivons à l’idée de séparer le support en deux parties afin d’être adaptable à la largeur des BD et de gagner en stabilité et les assembler pour former le support table avec potentiellement l’ajout d’un insert afin de stabiliser et d’ajouter le système d’inclinaison d’angles.

• Test 2 :

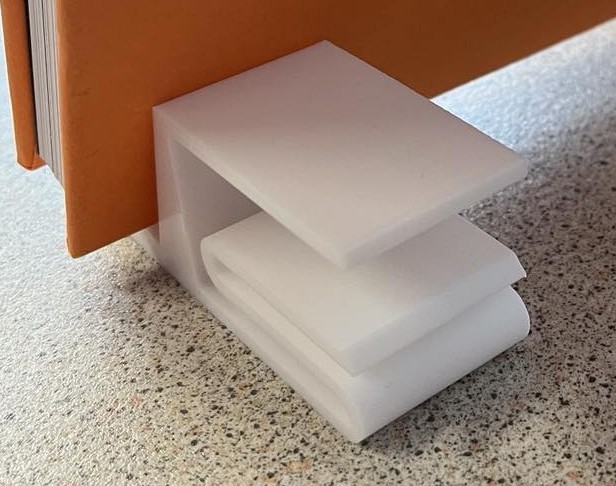

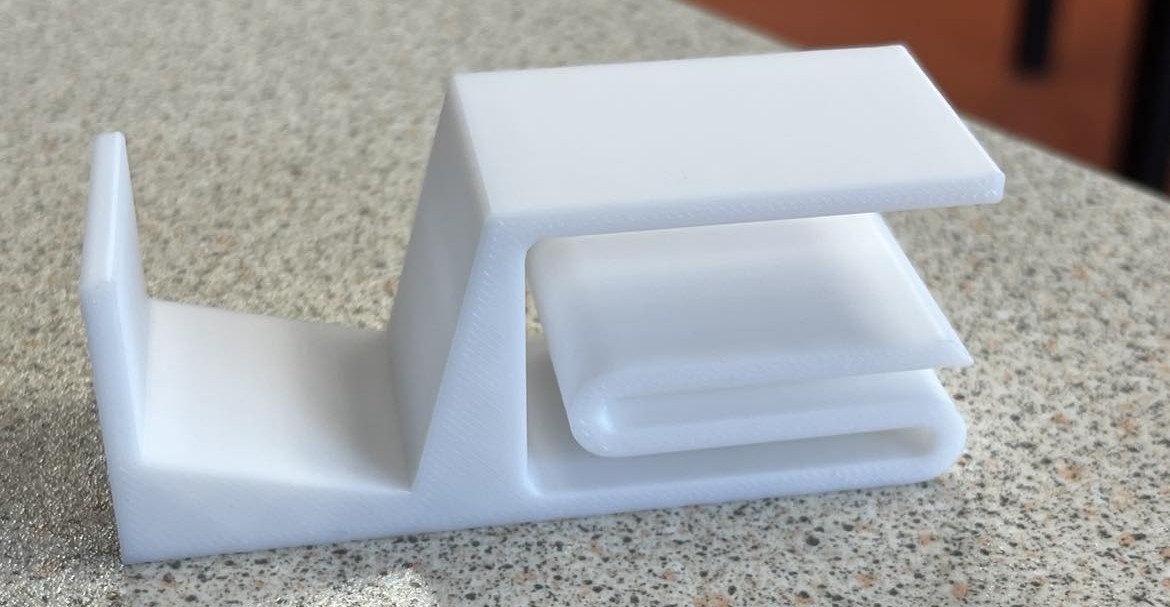

Ce test est une modification du deuxième test vu précédement. Nous avons réalisé un chanfrein au début du S déformable, il va nous permettre de visualiser si cela aide à la mise en place sur l'étagère. De plus, nous avons réaranger l'inclinaison afin de visualiser l'inclinaison de la BD dans un espace libre de toutes contrainte.
Afin d'avoir une meilleur stabilité, nous avons pris la décision de garder l'idée de deux support BD, que la contradictions nous avait donné.

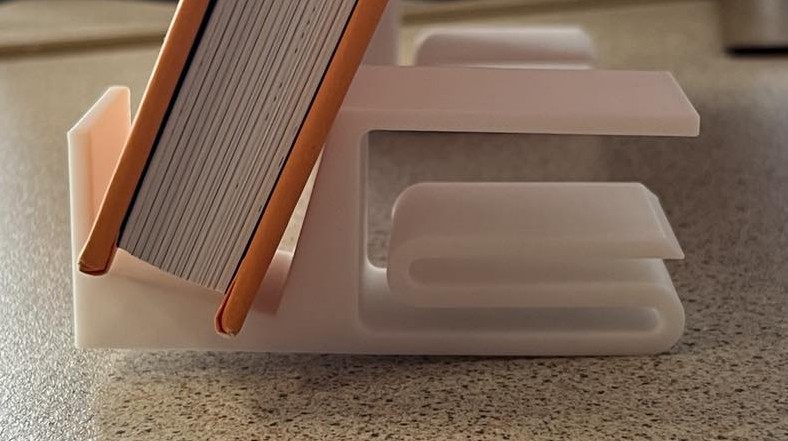

Après avoir réarrangé aussi quelques dimensions et arrondis, nous obtenons le résulats suivant :

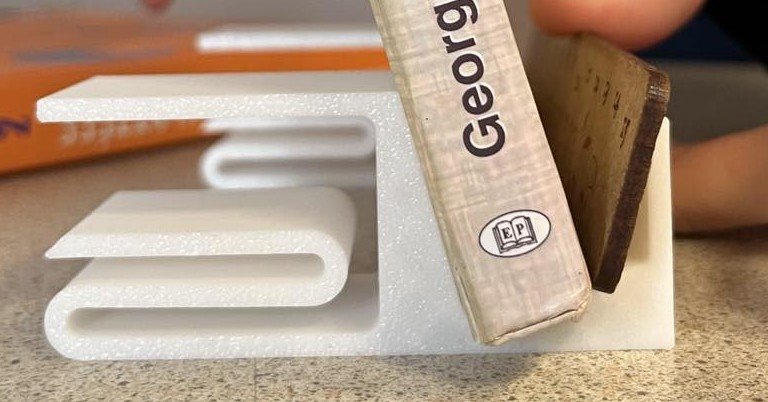

Afin de représenter la demande du client, nous avons testé avec un livre imposant que nous possédions. De ce fait, nous observons un décollement lors de l’appui sur table dû au centre de gravité trop reculé en fonction du poids de la BD, et nous devons encore y insérer le système de changement d’angle. Pour le support étagère, nous sommes plutôt satisfaits du résultat à ce stade, les seuls inconvénients étant que le support bouge trop facilement horizontalement, et que la BD est pratiquement à 90° ce qui peut la rendre instable, il faut donc que l’on introduise un maintien de la BD par rapport au support . En plus de ces rajouts, nous devons aussi penser au design et à modifier la pente d'inclinaison pour en faire une ajustable.

C) Idées repensées et encore d’autres tests

• Test 1 :

Après discussion avec les professeurs, nous avons presque entièrement repensé notre projet. Au lieu de réaliser un seul support qui permet à la fois d’être sur l’étagère et sur la table, nous avons décidé de réaliser “un kit” : notre support sera modulable en fonction de si nous sommes sur la table ou l’étagère. Ainsi nous avons réalisé 2 supports étagères sur le même modèle que précédemment et 2 supports tables qui intègrent la modification d’angle. La fonction maintien du livre est assuré par un troisième support. Il s'installe très rapidement sur le support étagère ou le support table.



Support en mode d'étagère
Support en mode table

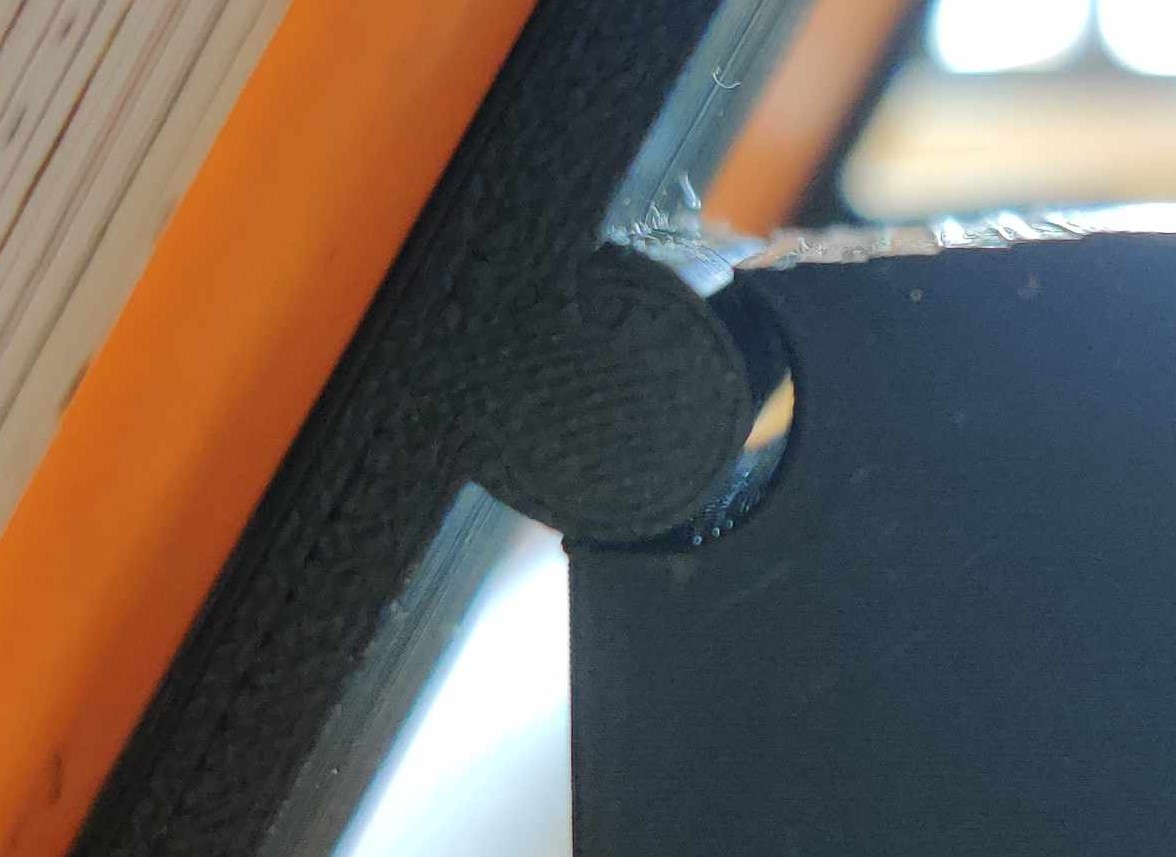

Après avoir imprimé nos différents supports, nous avons pu remarquer certain problème au niveau des ajustements. En effet notre pivot entre le support livre et le support table ne tient pas correctement à cause du poids du livre trop avancé. Sachant qu'il nous faut un certain battement pour pouvoir changer l'angle, nous devons penser à un moyen d'avoir les deux en même temps, une pivot et un encastrement. De plus, la tige est en liaison rotule avec le support table mais ne se fixe pas correctement, après réflexion, une liaison pivot nous suffit et sera plus facile à imprimer. De plus, nous avons pu remarquer que l'arrondi (situé en haut à l'intérieur) empechait l'étagère d'arriver jusqu'au bout. Nous avons donc décider d'enlever l'arrondi au profis d'un angle droit, mieux adapté à l'étagère.
L'idée en elle-même étant surement notre dernière, nous sommes allées voir notre client afin de récupérer son avis sur le système et comment il pensait intégrer un design à notre prototype.

Afin de résoudre les différents problème d'ajustements, nous avons réalisé les parties qui nous intéressais afin de vérifier leur fonctionnement :

Test pour le pivot entre le support table et le support livre.	Test pour le pivot de la tige qui maintient le livre



Le test de gauche, qui est la pivot entre le support table et le support livre à été concluant et nous satisfait, en revanche, le test à droite, la partie du pivot pose un problème majeur : si la tige casse, il faudra alors changer toute la partie du support table. Nous avons donc réfléchi à plusieurs autres alternatives :

L'idée de droite nous permet de mettre la tige sans difficulté, que ce soit par le libraire ou par ses clients, en revanche, la tige pourrait tomber ou sortir de son espace dédié à chaque mouvement du support livre.
L'idée de gauche en revanche resterais dans son logement mais est plus compliqué à mettre en place.
Nous décidons de partir sur l'idée de gauche, cela permettra à la tige de rester en place lors d'un mouvement du support.

Pour la partie design, nous avons pensé à intégrer une patte de tigre à la fin du S déformable, en accord avec notre client, ainsi qu'une tête de tigre pour remplacer la partie en bloc noir.
Nous avons modélisé les deux parties afin de pouvoir nous rendre compte du rendu final.



VII. Projet final

A) Présentation

Notre projet se présente sous la forme d’un kit : 2 supports BD orange, 4 pattes de tigre orange dont 2 de rechange, 2 supports étagère noirs et 2 supports table noirs avec 4 tiges noires dont 2 de rechange. En fonction de la configuration, sur table ou sur étagère, tous ces éléments ne sont pas utilisés. Cependant, le support BD et les pattes seront constamment utilisés.

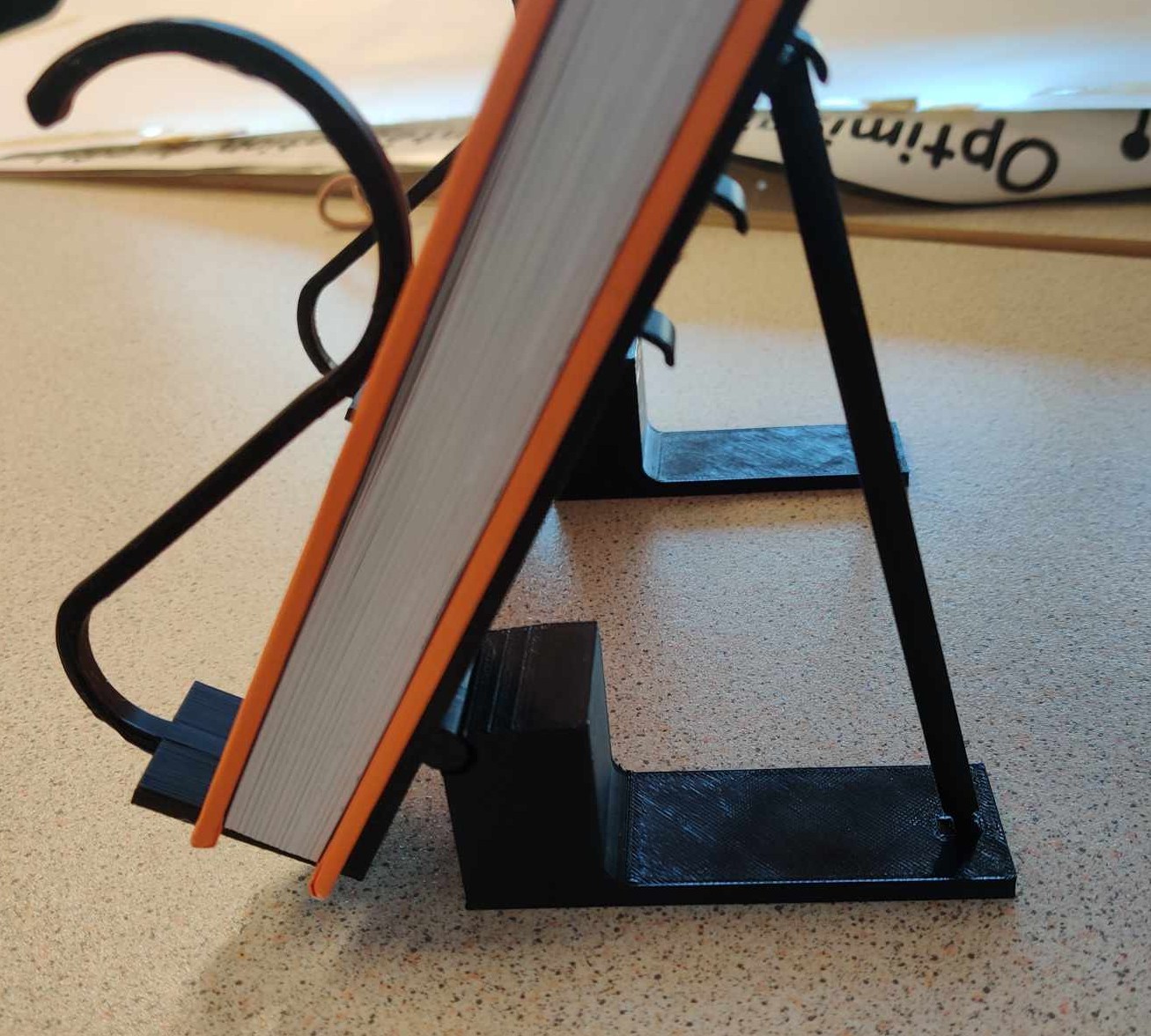

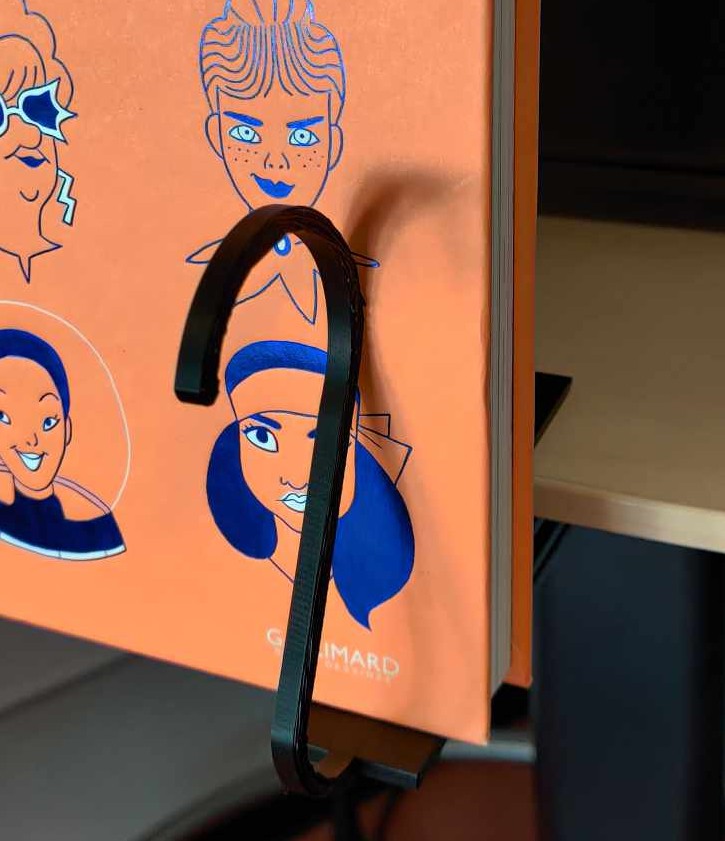

Ainsi, sur le support table, la BD peut être inclinée en 5 positions différentes tout en ayant une bonne stabilité.  Sur une étagère, les 2 supports permettent de soutenir même les BDs les plus lourdes (un cahier des charges de maximum 2kg)
De plus, les BD sont maintenues correctement contre le support afin d’éviter qu’elles ne tombent. Les pattes de griffes sont là pour rappeler le thème de la librairie ainsi que de mettre en avant les BD coup de griffes (coup de cœur) du personnel de la librairie.

B) Réflexions

Dans cette partie, nous allons nous intéresser de manière plus précise au fonctionnement du système.

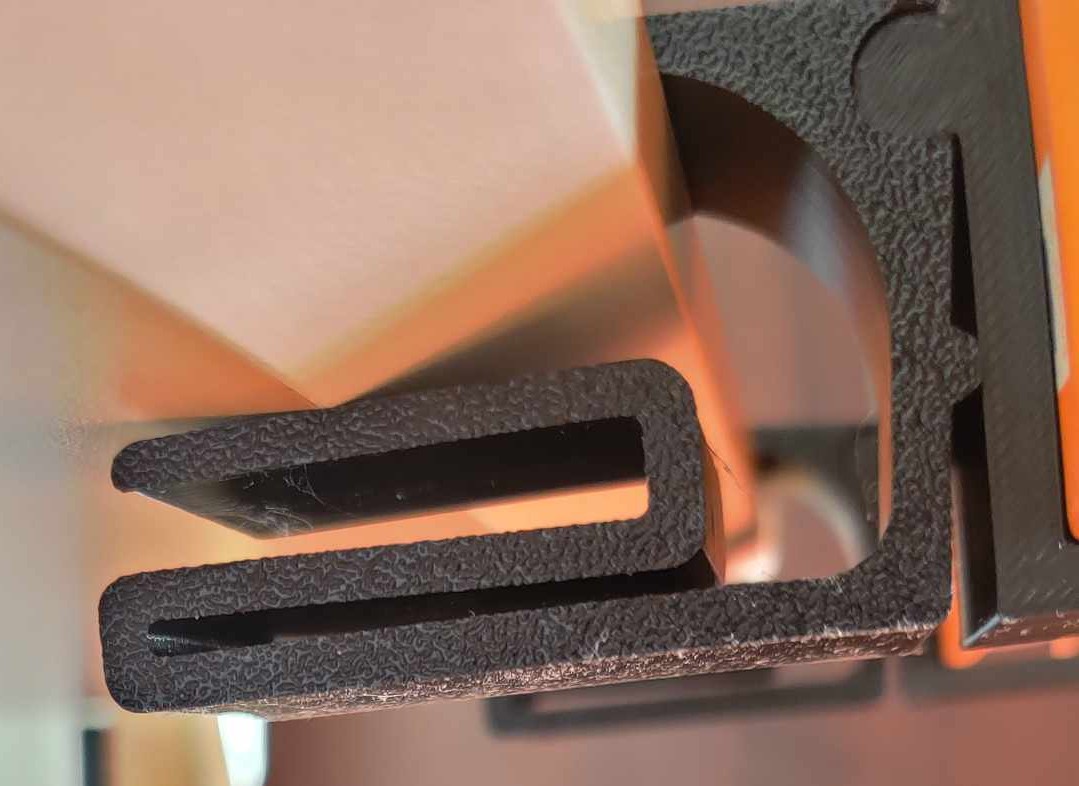

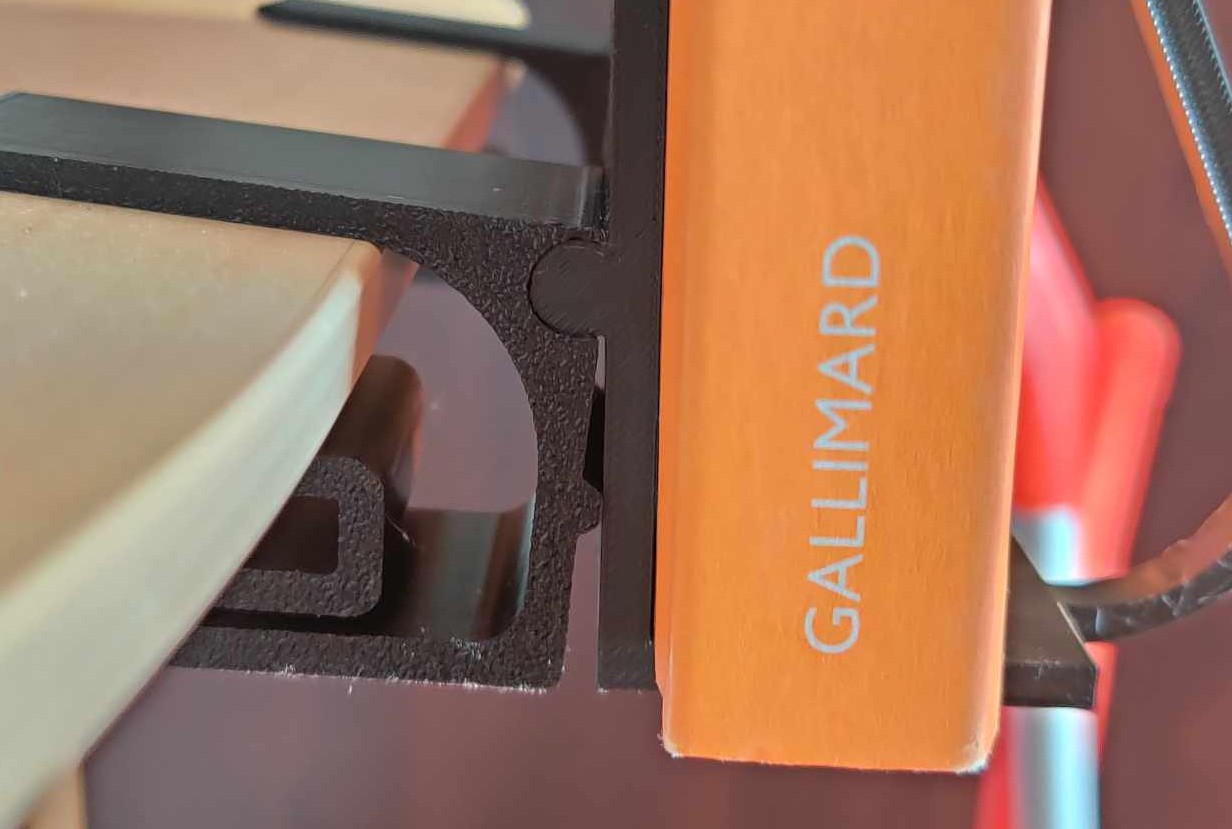

Nous utilisons la déformation de la matière à différents endroits : pour maintenir le support sur l’étagère et maintenir la BD sur le support

De plus, les bagues présentes sur le support étagère et le support table nous permettent de maintenir correctement le support BD en place afin d’éviter que les supports ne tombent tout en autorisant la rotation notamment pour le support table.

Nous avons décidé de proposer 5 inclinaisons différentes pour la BD que nous avons jugés suffisant. Nous avons réalisé une tige afin de supporter le support BD pour qu’il ne tombe pas sous le poids de la BD. Les crochets réalisés sur le support BD permettent de maintenir la position en place.

VIII. Améliorations et avenir

A) Améliorations du projet actuel

Afin d’améliorer notre projet, nous avons encore quelques idées qui n’ont pas pu être réalisées par contrainte de temps, matériel ou autres. Dans un premier temps, nous voulions réduire le dérapage horizontal du support étagère le long de cette dernière, nous avons légèrement réduit l’écart serrant l’étagère mais nous avons eu l’idée afin de garder le glissement de l’installation, de créer des stries dans la longueur du support. L’accroche, soit la tige d’inclinaison de l’angle, peut également être encore améliorée, nous avions à plusieurs reprises modifié afin d’obtenir une tige restant en place avec l’installation ou la prise de la BD, résistante au poids du livre, et les différents angles nécessaires. Elle peut encore être optimisée afin de rendre la liaison plus fluide et résistante ainsi qu’une réflexion plus poussée afin de maintenir totalement le support lors de la prise de la BD, ce qui a été amélioré mais pas ajusté de manière la plus optimale. Les marques d’impression 3D influencent le design dû aux supports qui causent un manque de propreté par endroit. De plus, la peinture manuelle est bien pour notre cas mais pas la solution la plus optimale, une impression en bi-couleur permettrait une optimisation de la production. La peinture permet de rendre notre projet plus authentique en plus de produire moins de déchets que l’impression bi-couleur.

B) Mise en production

Pour une prise en production, nous pouvons penser à une production par injection, deux de nos pièces auraient besoin de tiroir : la patte et le support table. Afin d’être rentable, nous pourrions créer un moule à plusieurs empreintes avec les contre dépouilles dans un même sens afin de n’avoir à créer qu’un seul tiroir. De plus, nous devons faire quelques changements de géométrie, en particulier des ajouts d’arrondi dans plusieurs endroits. Afin de garantir la souplesse des parties en forme de S, nous pouvons utiliser du Polypropylène, les parties non souples peuvent, elles, être fabriquées en ABS. Cette fabrication pourrait être utile si mis à grande échelle, pour plus d'une librairie, la patte pourrait donc être changer pour un autre design de la librairie demandé, ou juste faire un coeur pour rappeler les coups de coeurs, présent dans toutes les librairies.
Pour la partie design, nous pouvons garder les couleurs que nous avons actuellement. En revanche, afin de nous rappeler encore plus le tigre, nous pouvons injecter les pattes en bicolore, noir et orange. De plus, nous pourrions créer des rayures de tigre grâce à un procédé Cubic. Ce procédé assure le transfert d’un décor de manière aléatoire sur notre pièce. Cela permettrait, comme la peinture actuellement, d’avoir un décor unique.



IX. Conclusion

Ce projet nous a permis de répondre à une problématique concrète en proposant une solution innovante, fonctionnelle et adaptée aux contraintes du client. En partant d’un support de BD peu stable et peu personnalisable, nous avons conçu un kit modulable, compatible à la fois avec une utilisation sur table et sur étagère, tout en respectant les exigences esthétiques et pratiques de la librairie.

Les différentes phases de prototypage, ponctuées de tests et d'ajustements, nous ont amenés à revoir plusieurs fois notre approche. Grâce à une démarche itérative et à l’écoute du retour du client, nous avons abouti à un produit stable, personnalisable, et facilement utilisable. Le design inspiré du tigre, emblème de la librairie, renforce l’identité visuelle du support tout en mettant en valeur les "coups de griffe" sélectionnés par le personnel.

Si certaines pistes d’amélioration restent à explorer, notamment en matière de matériaux ou de procédés de fabrication, ce projet constitue une base solide pour une production à plus grande échelle. Il témoigne également de notre capacité à combiner créativité, technique et réponse à une demande réelle.
