Poignée transports publics

La situation actuelle nous a incités à créer un objet permettant de réduire la propagation des virus et protéger la population. Nous avons constaté que les transports publics étaient des lieux propices à la contraction du virus. Ainsi nous avons voulu créer une poignée permettant à l’utilisateur de maintenir son équilibre dans les transports publics sans toucher les barres de ceux-ci. Nous avons également décidé de rajouter une cavité pour gel hydroalcoolique afin de permettre à l’utilisateur de se désinfecter les mains en sortant de lieux publics.

Cahier des charges

Objectif du produit : Permettre aux utilisateurs de ne pas toucher les barres dans les transports publics et de se désinfecter les mains.

Description du produit : Poignée pour transport public amovible. Elle se fixe sur les barres de transport en commun grâce à un arc de cercle qui se clipse sur la barre. Au niveau de la poignée, une cavité va permettre le stockage et la distribution de gel hydroalcoolique.

Elle correspond parfaitement à la situation actuelle (pandémie Covid-19) mais également en général car les transports publics sont propices à abriter les microbes.

A qui s’adresse le produit ? : Tous les utilisateurs de transports en commun.

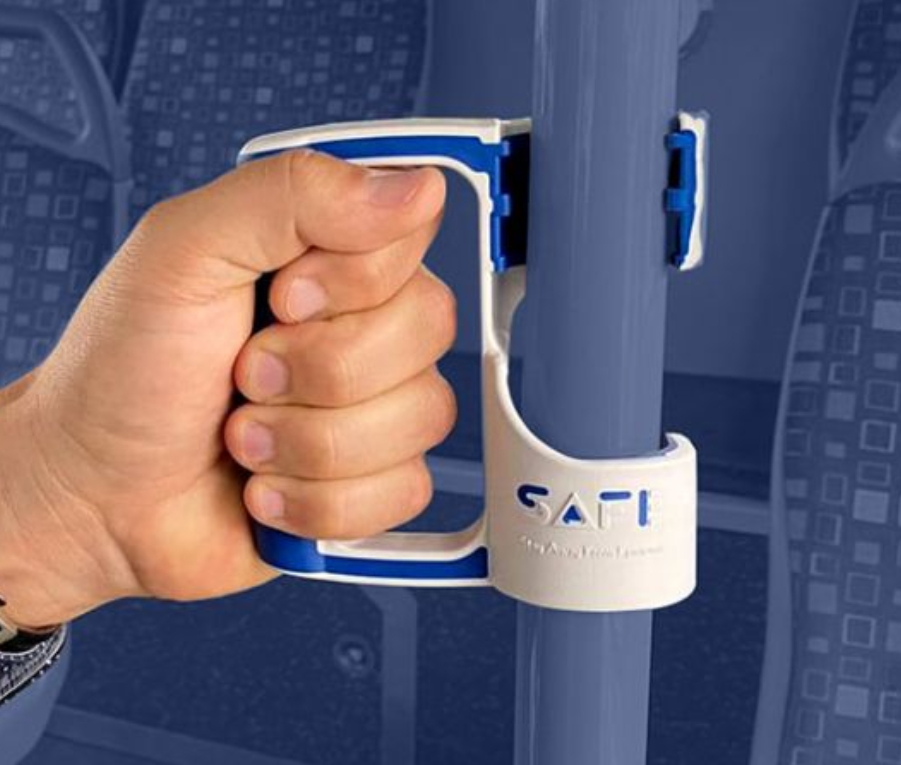

Concurrence :

Nous avons ensuite regardé si les poignées en concurrence avec notre projet répondaient aux besoins que nous avions définis pour notre poignée.

Bête à corne de la poignée pour transports publics :

Bête à corne du gel hydroalcoolique :

Diagramme pieuvre de la poignée pour transports publics :

Fp1 : Permettre à l’utilisateur de ne pas toucher la barre et maintenir son équilibre

Fc1 : Etre ergonomique

Fc2 : S’adapter à la forme

Fc3 : Etre solide

Fc4 : Etre facile à transporter

Fc5 : Avoir un design attirant

Fc6 : Respecter l’épiderme de la main

Diagramme pieuvre du gel hydroalcoolique :

Fp1 : Permettre à l’utilisateur de se désinfecter les mains

Fc1 : Etre facile à utiliser

Fc2 : Contenir le gel hydroalcoolique

Fc3 : Assurer l’étanchéité, empêcher le gel de fuir

Fc4 : Distribuer du gel

Fc5 : Ne pas avoir des résidus dans le gel

Fc6 : Ne pas transformer les caractéristiques du gel

Besoins fonctionnels :

Poignée de tram :

Fp1 → poigné et clips

Fc1 → prise en main simple et agréable

Fc2 → clips

Fc3 → matériau résistant au freinage brusque du tram

Fc4 → petit, facile à transporter

Fc5 → couleur et matériau esthétique

Fc6 → matériau non corrosif ni cancérigène

Gel hydroalcoolique :

Fp1 → cavité gel hydroalcoolique + gel hydroalcoolique

Fc1 → fait appel à la logique, gravité

Fc2 → poignée creuse

Fc3 → bouchon hermétique

Fc4 → bouchon

Fc5 → matière poignée qui ne se dégradera pas dans le gel

Fc6 → matière poignée qui ne se dégradera pas dans le gel

Réalisation du projet

Pour commencer, nous avons dessiné et schématisé nos différentes idées avant de sélectionner celle qui nous semblait la plus adaptée pour répondre à notre cahier des charges. Voici quelques exemples de solutions auxquelles nous avons pensé.

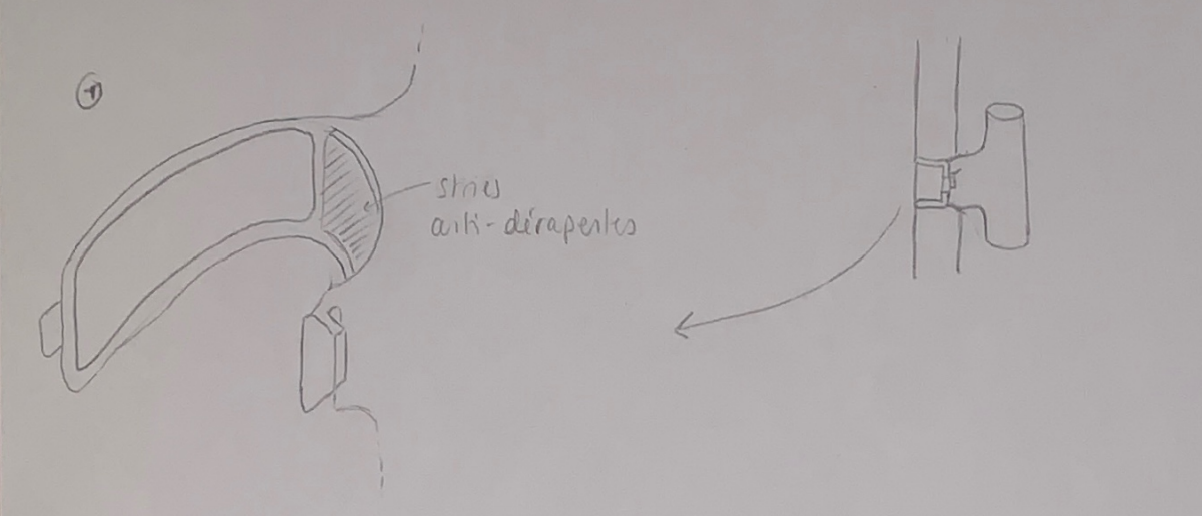

Idée de fixation 1 : lanière et stries antidérapantes

Idée de fixation 2 : avec scratchs croisés

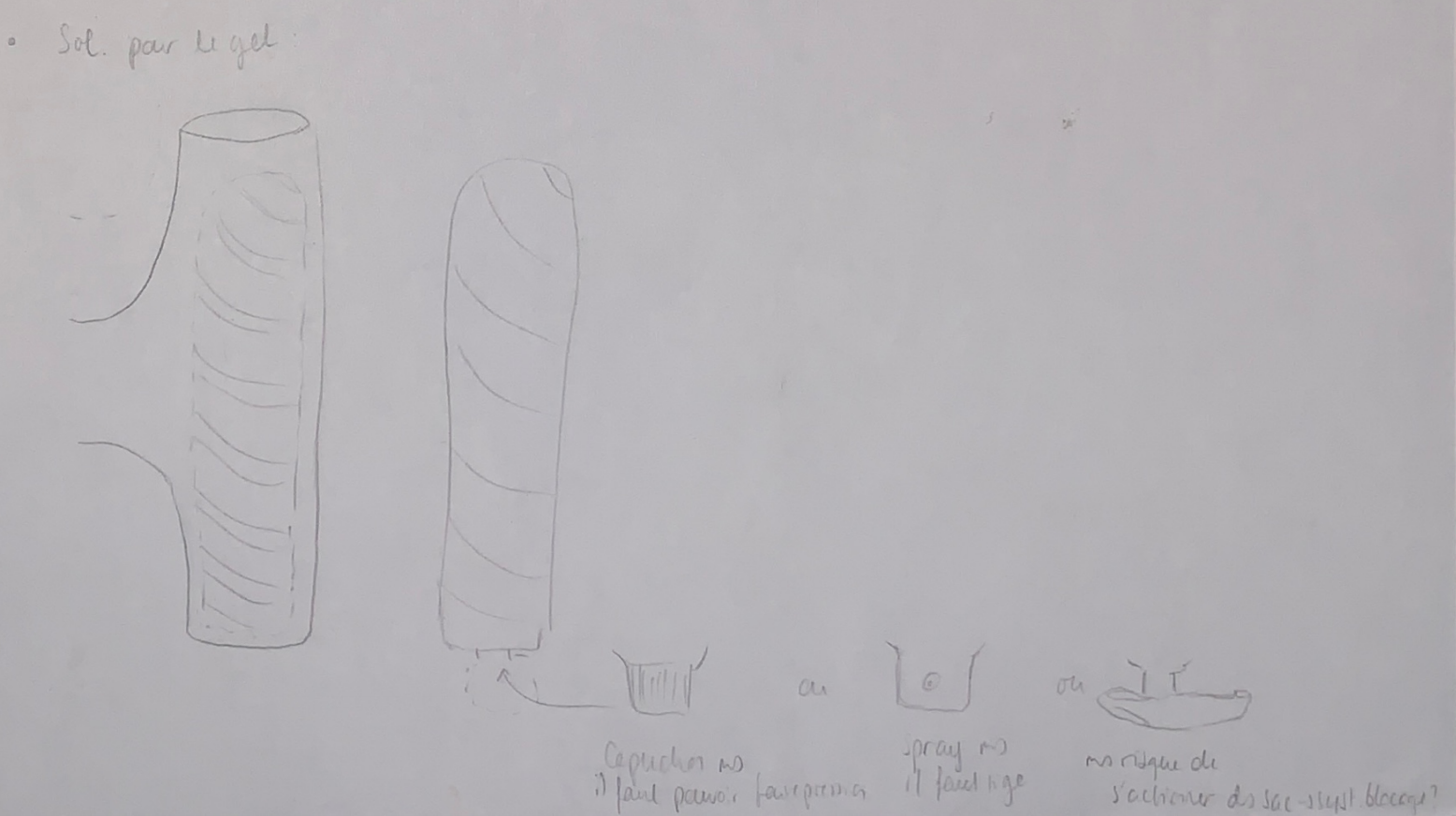

Idée pour fermer la cavité de gel hydroalcoolique

Finalement, nous avons choisi de réaliser une poignée encadrant la main de l'utilisateur pour une meilleure résistance. Pour la fermeture de la cavité, nous avons opté pour un système avec deux bouchons. Le premier, taraudé, permet le remplissage de la cavité. Le second, à clips avec un diamètre plus petit, permet à l'utilisateur de se servir grâce à la seule action de la gravité.

Nous avons ensuite réalisé la conception de la pièce avec Creo. La pièce a donc été modélisée numériquement, ses cotes et dimensions ont été définies.

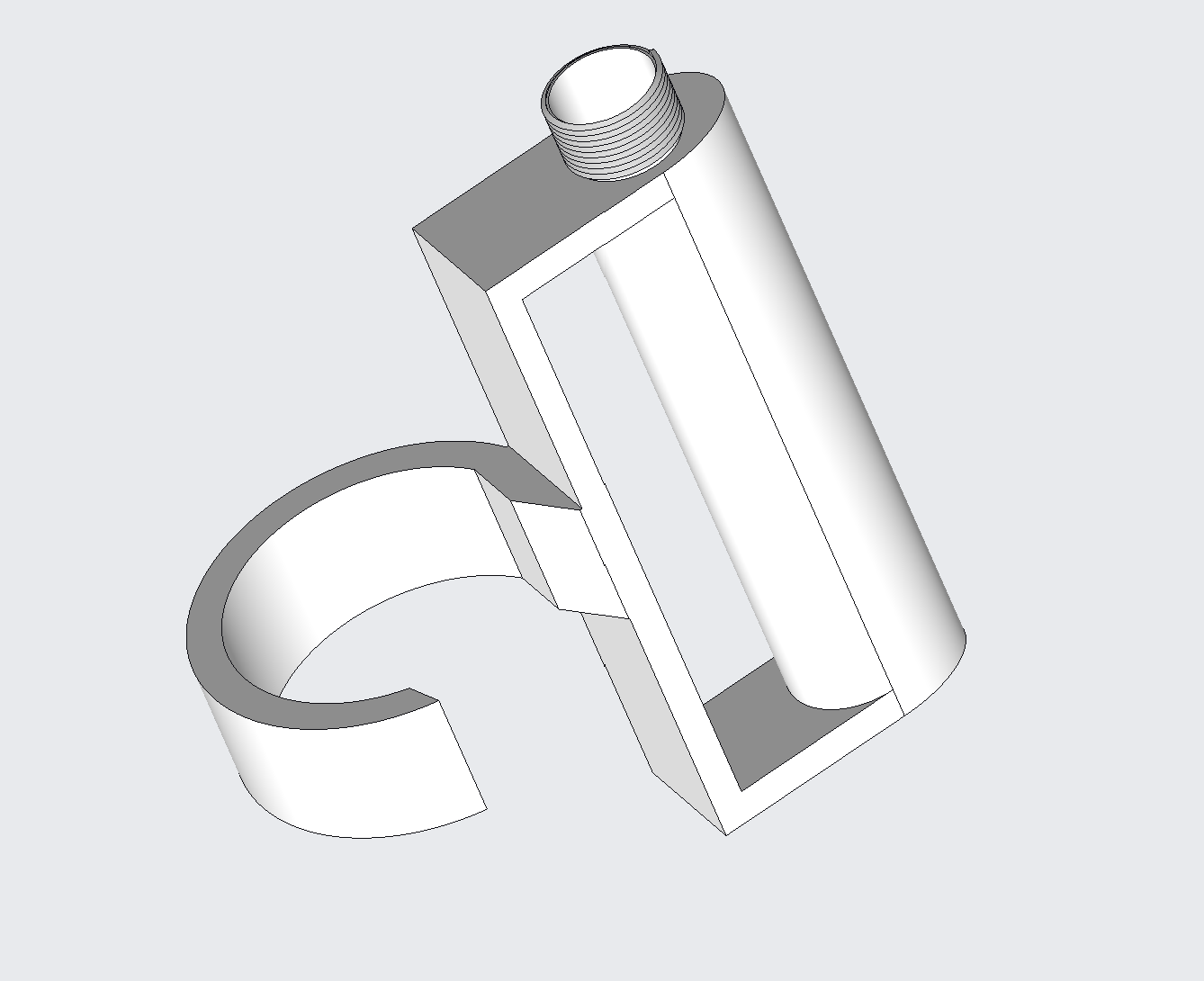

Poignée

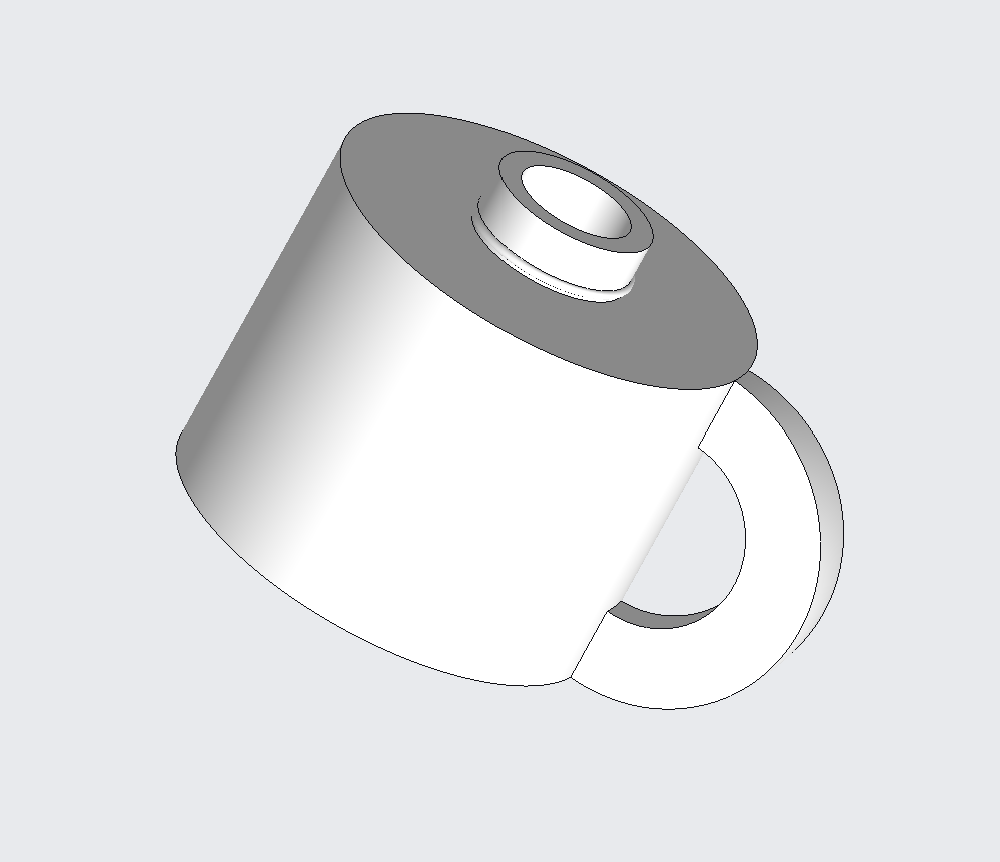

Bouchon 1

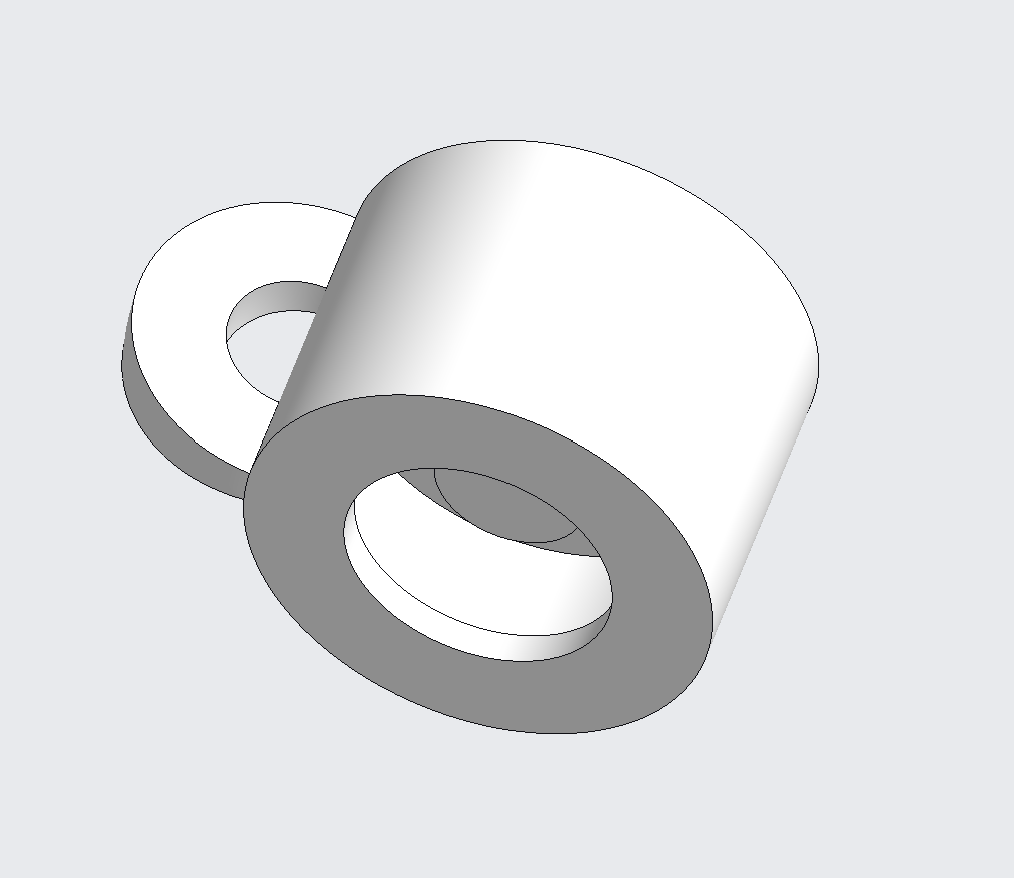

Bouchon 2

Pour la création de la poignée, nous avons utilisé une imprimante 3D.  Notre première impression n’a pas abouti, en effet le filetage de la poignée n’a pas été fait (la pièce est tombée durant l’impression). Nous avons donc relancé une impression mais celle-ci s’est arrêtée car il n’y avait plus de matière. Par manque de temps, une dernière impression n’était pas possible (le temps d’impression était de 7h45).  Nous avons donc dû trouver une alternative afin de rendre la cavité de la poignée étanche, un bouchon en silicone nous semblait être une bonne solution.

Présentation du produit

Notre produit final se présente donc sous la forme d’une poignée avec un crochet qui se clipse sur les barres de transports publics. Nous avons ajouté un antidérapant dans le crochet pour assurer un meilleur maintien. Au niveau de la poignée se trouve une cavité afin d’y mettre le gel hydroalcoolique.  Un bouchon permet à l’utilisateur de se servir en gel hydroalcoolique ainsi que de remplir de nouveau la cavité.

La poignée répond donc à toutes nos attentes : elle permet à l'utilisateur une stabilité dans les transports publics sans toucher les barres ainsi qu’une désinfection en sortant des transports ou autres lieux publics.

Poignée avec bouchons

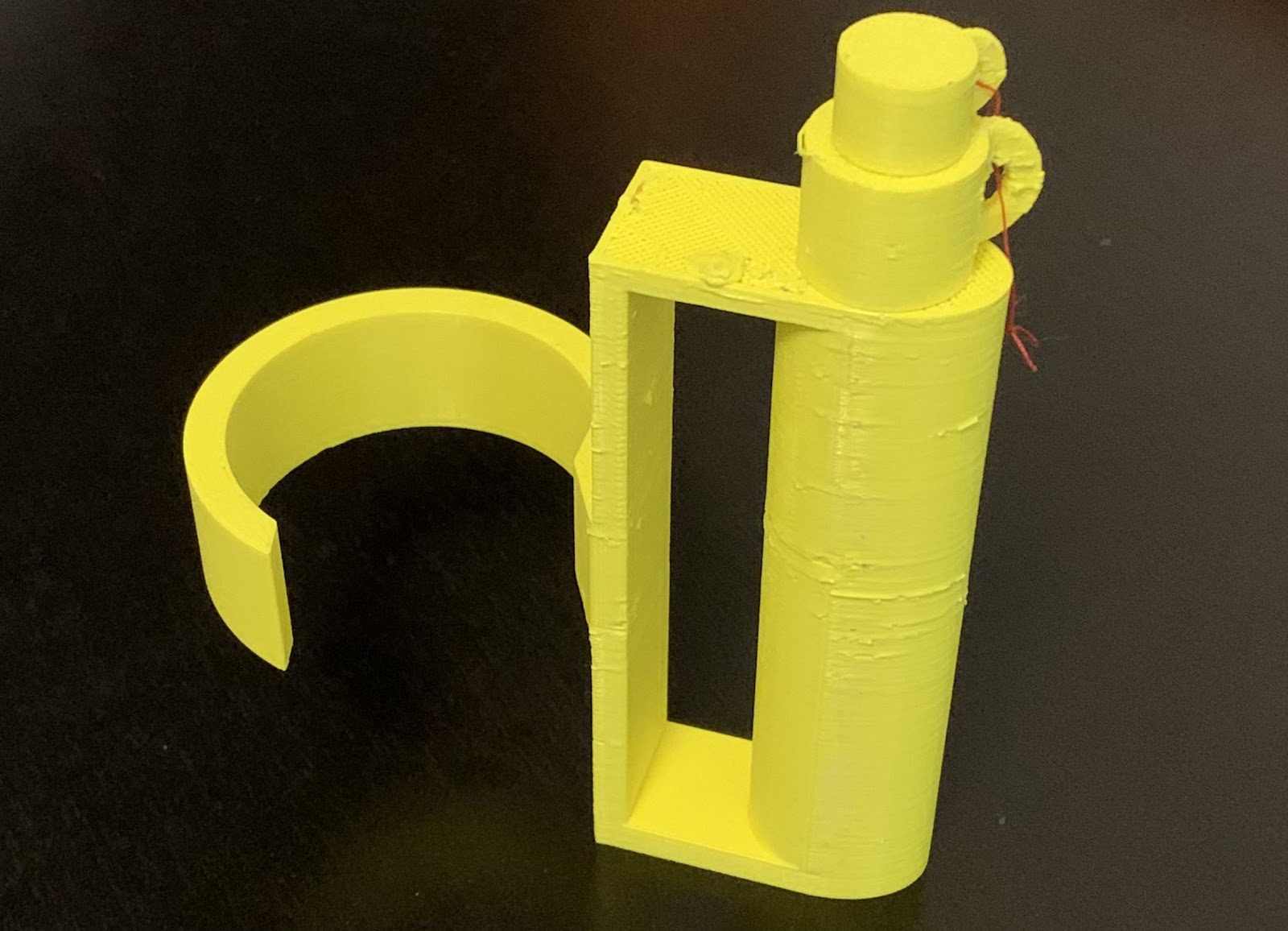

Poignée fonctionnelle avec stries antidérapantes et bouchon de silicone

Poignée en utilisation

Conclusion

Ce projet nous a beaucoup enthousiasmées car c’était la première fois que nous participions à l’ensemble des étapes de conception d’un produit. En effet, nous avons réfléchi au produit en question, dessiné des croquis, modélisé numériquement les pièces, et, enfin, réalisé le prototype. Cela nous a permis de nous rendre compte de l’importance de chaque étape, et surtout, de l’impact qu’elles ont les unes sur les autres. En effet, lors de l’impression du prototype, nous avons constaté que le choix d’autres solutions techniques aurait pu faciliter le travail de l’imprimante. Finalement, même si le projet final n’est pas exactement celui prévu au départ, il a été instructif pour nous de devoir s’adapter rapidement aux problèmes rencontrés. Même si la poignée ne fonctionne pas avec les deux bouchons, elle est tout de même fonctionnelle.

Affiche du produit
